Gerbang Logika Dasar Elektronika Digital


                 Gerbang logika adalah piranti dua keadaan, yaitu mempunyai keluaran dua keadaan: keluaran dengan nol volt yang menyatakan logika 0 (atau rendah) dan keluaran dengan tegangan tetap yang menyatakan logika 1 (atau tinggi). Gerbang logika dapat mempunyai beberapa masukan yang masing-masing mempunyai salah satu dari dua keadaan logika, yaitu 0 atau 1. Gerbang logika dapat digunakan untuk melakukan fungsi-fungsi khusus, misalnya AND, OR, NAND, NOR, NOT atau EX-OR (XOR).



A. Gerbang AND Dan NAND

              Gerbang AND digunakan untuk menghasilkan logika 1 jika semua masukan mempunyai logika 1, jika tidak akan dihasilkan logika 0. Daftar yang berisi kombinasi semua kemungkinan keadaan masukan dan keluaran yang dihasilkan disebut sebagai Tabel kebenaran dair gerbang yang bersangkutan.
            Gerbang NAND akan mempunyai keluaran 0 bila semua masukan pada logika 1. Sebaliknya, jika sbeuah logika 0 pada sembarang masukan pada gerbang NAND, maka keluarannya akan bernilai 1.  Kata NAND merupakan kependekan dari NOT-AND, yang merupakan ingkaran gerbang AND.

Simbol AND dan NAND
Gerbang Logika AND NAND,logika AND,logika NAND,tabel kenearan AND,truth tabel NAND,fungsiAND,gerbang AND,gerbang NAND

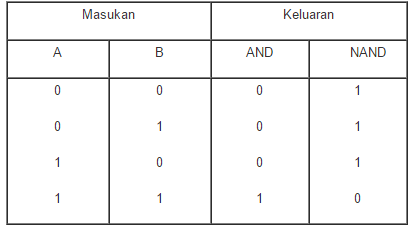

Tabel Kebenaran dari Gerbang AND dan NAND


B. Gerbang OR Dan NOR

              Gerbang OR akan memberikan keluaran 1 jika salah satu dari masukannya pada keadaan 1. Jika diinginkan keluaran bernilai 0, maka semua masukan harus dalam keadaan 0 . Gerbang NOR akan memberikan keluaran 0 jika salah satu dari masukkannya pada keadaan 1. Jika diinginkan keluaran bernilai 1, maka semua masukan harus dalam keadaan 0. Kata NOR merupakan kependekan dari NOT-OR, yang merupakan ingkaran dari gerbang OR. Simbol Gerbang OR dan NOR.

Simbol Gerbang OR dan NOR

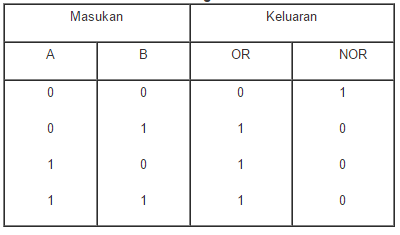

Tabel Kebenaran dari Gerbang OR dan NOR


C. Gerbang NOT

           Gerbang NOT merupakan gerbang satu-masukan yang berfungsi sebagai pembalik (inverter). Jika masukannya tinggi, maka keluarannya rendah, dan sebaliknya. Tabel kebenaran dari gerbang NOT tersaji pada tabel dibawah.
Simbol Gerbang NOT

Tabel Kebenaran Gerbang NOT


D. Gerbang XOR

               Gerbang XOR (dari kata exclusive-or) akan memberikan keluaran 1 jika masukan-masukannya mempunyai keadaan yang berbeda.  Dari Tabel tersebut dapat dilihat bahwa keluaran pada gerbang XOR merupakan penjumlahan biner dari masukannya.
D. Gerbang XOR Gerbang XOR (dari kata exclusive-or) akan memberikan keluaran 1 jika masukan-masukannya mempunyai keadaan yang berbeda.  Dari Tabel tersebut dapat dilihat bahwa keluaran pada gerbang XOR merupakan penjumlahan biner dari masukannya.
Gambar gerang XOR


Tabel Kebenaran dari Gerbang XOR dan XNOR
